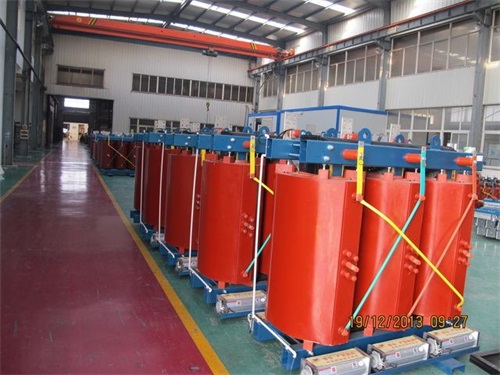

变频干式变压器

　　变频干式变压器的选择除了功率等电气参数要符合要求以外，控制方式、防护结构也是至关重要的因素，要按照机械设备的特性合理的选用，才能达到长期稳定运行的目的，实现佳性价比。

　　变频干式变压器的防护结构要与其安装环境相适应，这就要考虑环境温度、湿度、粉尘、酸碱度、腐蚀性气体等因素，这与变频干式变压器能否长期、安全、可靠运行关系重大。大多数变频干式变压器厂商可提供以下几种常用的防护结构供用户选用：

　　(1)开放型IP00，它从正面保护人体不能触摸到变频干式变压器内部的带电部分，适用于安装在电控柜内或电气室内的屏、盘、架上，尤其是多台变频干式变压器集中使用较好，但它对安装环境要求较高。

　　(2)封闭型IP20、IP21，这种防护结构的变频干式变压器四周都有外罩，可在建筑物内的墙上壁挂式安装，它适用于大多数的室内安装环境。

　　(3)密封型IP40、IP42，它适用于工业现场环境条件较差的场合。

　　(4)密闭型IP54、IP55，它具有防尘、防水的防护结构，适用于工业现场环境条件差，有水淋、粉尘及一定腐蚀性气体的场合。

　　机械设备的负载转矩特性

　　人们在实践中常将生产机械根据负载转矩特性的不同，分为三大类型：转矩负载、功率负载和流体类负载。

　　1、 转矩负载

　　在这类负载中，负载转矩TL与转速n无关，任何转速下TL总保持定或基本定，负载功率则随着负载速度的增高而线形增加。传送带、搅拌机、挤压机和机械设备的进给机构等摩擦类负载以及起重机、提升机、电梯等重力负载，都属于转矩负载。变频干式变压器拖动转矩性质的负载时，低速时的输出转矩要足够大，并且要有足够的过载能力。如果需要在低速下长时稳速运行，应该考虑标准笼型异步电动机的散热能力，避免电动机温升过高。

　　2、 功率负载

　　这类负载的特点是需求转矩TL与转速n大体成反比，但其乘积即功率却近似保持不变。金属切削机床的主轴和轧机、造纸机、薄膜生产线中的卷取机、开卷机等，都属于功率负载。负载的功率性质应该是就一定的速度变化范围而言的。当速度很低时，受机械强度的限制，TL不可能无限增大，在低速下转变为转矩性质。负载的功率区和转矩区对传动方案的选择有很大的影响。电动机在磁通调速时，大允许输出转矩不变，属于转矩调速;而在弱磁调速时，大允许输出转矩与速度成反比，属于功率调速。如果电动机的转矩和功率调速的范围与负载的转矩和功率范围相一致时，即所谓“匹配”的情况下，电动机的容量和变频干式变压器的容量均小。

　　3、 流体类负载

　　这类负载的转矩与转速的二次方成正比，功率与转速的三次方成正比。各种风机、水泵和油泵，都属于典型的流体类负载。流体类负载通过变频干式变压器调速来调节风量、流量，可以大幅度节约电能。由于流体类负载在高速时的需求功率增长过快，与负载转速的三次方成正比，所以不应使这类负载超工频运行。
