SCB10-100KVA干式变压器

文章出处:http://www.lxnmpt.com/   责任编辑:华屹变压器厂   发布时间:2020-09-19    点击数:185   【

  SCB10-100KVA干式变压器铁芯选用优质冷轧晶粒取向硅钢片,45°全斜接缝,五步进叠铁方式,芯柱与铁轭均为多级圆截面形状,可获得较小的空载损耗和较低的噪音。 SCB10-100KVA干式变压器根据变压器容量的大小,高压导线采用双玻璃漆包铜线,层间采用H级玻璃纤维布及玻璃毡绝缘;低压采用铜箔绕制,层间绝缘为环氧树脂预浸布,具有很高的机械强度和抗突发短路能力。 SCB10-100KVA干式变压器夹件采用低磁钢拉板和夹件配合结构,并进行喷砂、喷塑处理,整体结构美观、机械强度高。 ?每相配备独立轴流风机,分体式温控器,有效降低温升,提高变压器输出容量,保障变压器安全运行。

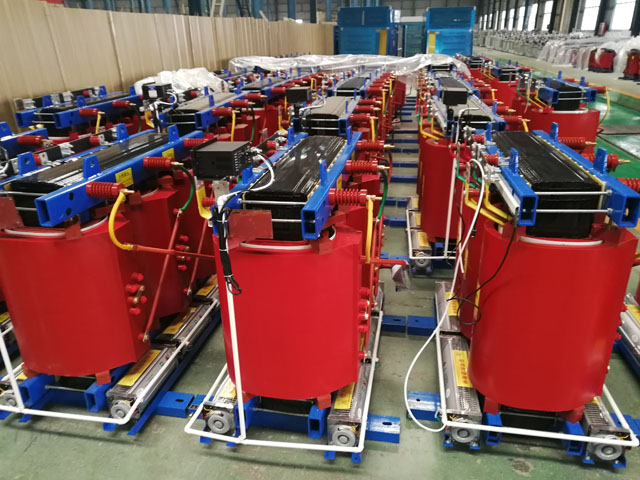

SCB10-100KVA干式变压器

  SCB10-100KVA干式变压器简介:

  SCB10-100KVA干式变压器是引进国外先进技术、自主开发的SC(B)10 、SC(B)11系列干式变压器,线圈被环氧树脂包封,所以难燃,防火、防爆,免维护,无污染,体积小,可直接安装在负荷中心。

  SCB10-100KVA干式变压器应用领域:广泛用于城市电网的变配电用,高层建筑、商业中心、机场、海上钻井平台、船舶、隧道、大型水电站、火车站等。

  SCB10-100KVA干式变压器优势:

  1低压线圈用箔绕制,箔式绕组经过端封固化成整体结构;

  2高压线圈真空状态下用环氧树脂浇注,固化后形成坚固的长圆筒形整体,机械强度高,局部放电小,可靠性高;抗短路、雷电冲击水平高。

  3线圈内外侧树脂层薄,散热性能好。冷却方式一般采用空气自然冷却,对于任何保护等级的变压器,都可配置风冷系统,以提高短时过载能力,确保安全运行。

  4铁心:干变铁芯原材料使用宝钢的硅钢片,采用七步进工艺,降低噪音,降低空载电流铁心插片工艺讲究美观,非常整齐,透明漆封顶,客户能直观的看到铁心的工艺。

  5干变线圈:线圈浇注采用真空树脂浇注,抽真空先打正压后打负压,线圈气体排出,保证线圈性能,局放更低,局放试验设备齐全。

  6铁芯、线圈、夹件、排自制。所有重要原材料自己加工,成本占优势,更可以把控质量,保证交期。

  7干变效验:变比、直流、绝缘、空负载、耐压、局放、温升,工厂质检确保出厂成品一次检验合格,合格率达到≥98%。

  SCB10-100KVA干式变压器技术规范

  容量范围:30~25000kVA

  电压等级:6~35/0.4kV、10~35/6~10kV

  调压方式:无励磁调压或有载调压

  分接范围:±5%、±2×2.5%或±4×2.5%(或按用户要求)

  频率:50~60Hz

  相数:单相或三相

  联结组别:Dyn11或Yyn0(或按用户要求)

  相对湿度:≤**

  环境温度:按GB1094.11-2007规定

  **温升:100K(F级)或125K(H级)

  冷却方式:AN(自然冷却)或AF(强迫风冷)

  防护等级:IP00、IP20、IP40

  绝缘耐热等级:F级或H级

  绝缘水平:

  10kV级产品工频耐压35kV、冲击耐压75 kV

  20kV级产品工频耐压55kV、冲击耐压125kV

  35kV级产品工频耐压70kV、冲击耐压170 kV

  产品符合下列技术标准:

  GB 1094.11-2007《干式变压器》

  GB/T 10228-2008《干式电力变压器技术参数和要求》

  GB 4208-1993《外壳防护等级(IP代码)》

  GB10237-1998《电力变压器绝缘

  水平和绝缘试验,外绝缘空气间隙》

  IEC60076-2004《电力变压器》

  当SCB10-100KVA干式变压器的输出功率P2 等于输入功率P1 时,效率η 等于圆满,SCB10-100KVA干式变压器将不产生任何损耗。但实际上这种变压器是没有的。变压器传输电能时总要产生损耗,这种损耗主要有铜损和铁损。铜损是指变压器线圈电阻所引起的损耗。当电流通过线圈电阻发热时,一部分电能就转变为热能而损耗。由于线圈一般都由带绝缘的铜线缠绕而成,因此称为铜损。变压器的铁损包括两个方面。一是磁滞损耗,当交流电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。另一是涡流损耗,当变压器工作时。铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。涡流的存在使铁芯发热,消耗能量,这种损耗称为涡流损耗。
