315KVA干式变压器

文章出处:http://www.lxnmpt.com/   责任编辑:华屹变压器厂   发布时间:2020-10-23    点击数:200   【

  315KVA干式变压器铁芯及夹件表面经防护树脂特殊处理,外形美观。低压箔绕,高压采用分段多层圆筒式结构,使之安匝分布平衡,漏磁小,机械强度高,抗短路能力强。315KVA干式变压器配置的低噪音冷却风机及智能温控仪使产品具有故障、超温报警、启停保护,并可实行微电脑远程监控功能。

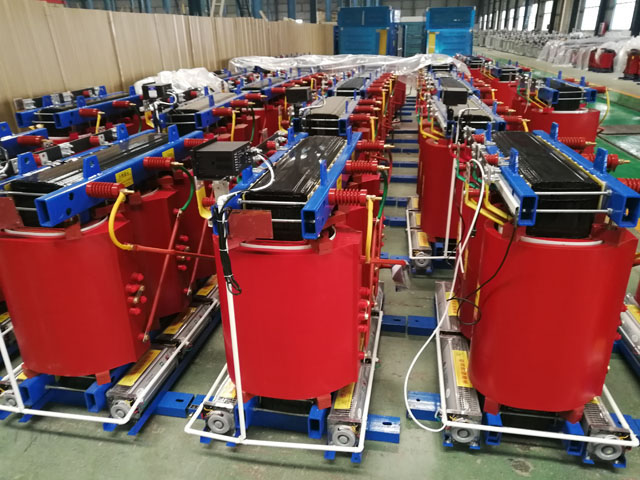

315KVA干式变压器

  315KVA干式变压器特点

  1、线圈采用铜导线缠绕或箔绕,以玻璃纤维增强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强。

  2、高压绕组首末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美观整齐。

  3、铁芯采用优质晶粒取向冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿,防锈,降噪。

  4、铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪音。

  5、变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%。

  6、配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。以监测变压器绕组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为干式变压器提供可靠的过载保护装置,从而提高干式变压器运行的安全性。

  315KVA干式变压器结构

  铁芯:铁芯选用进口优质冷轧硅钢片,三阶全斜接缝结构,芯柱采用F级无纬带绑扎,铁芯表面采用环氧树脂包封,降低了空载损耗,空载电流和铁皮噪声,夹件和紧回件经特殊表面处理,使产品外观质量有了进一步提高。

  温控系统和风冷系统:采用横流顶吹式冷却风机,该冷却风机具有噪声小,风压高,外形美观等特点,增强了变压器的过载能力。温度控制采用智能温控仪,提高了变压器运行安全可靠性。

  保护外壳和出线母排:保护外壳对变压器作进一步安全保护,防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板,不锈钢等供用户选择。低压出线用标准母线排出线,侧出线和顶出线均可,也可为用户设计特殊出线方式。

  315KVA干式变压器结构

  315KVA干式变压器铁心采用优质冷轧取向硅钢片,阶梯叠片结构,拉板拉紧,板状夹件,结构紧凑外型美观。根据容量大小,线圈分别采用铜线或铜箔绕制,在真空状态下用带填料的环氧树脂浇注而成,线圈表面特别光滑,线圈气道采用蜂窝状结构,通风散热效果良好,防护等级采用IP00、IP20、IP23三种形式,以方便用户选取。

  315KVA干式变压器运行条件

  1、 冷却方式:空气自冷(AN);强迫风冷(AF)。

  2、 环境温度**温度40**温度—5℃,否则按GB6450-86和有关规定进行适当调整。

  3、 环境条件:无有害的烟雾和蒸汽,无过量的腐蚀性尘埃、水蒸汽、盐雾、无严重潮湿、滴水。

  4、 海拔高度:不高于1000米,否则按GB6450-86和有关规定作适当的调整。

  5、 绝缘等级:F级,温度极限155℃。

  6、 电源波形及频率:三相电源电压近似对称,电源波形近似为正弦波,频率为50Hz。

  7、 安装特点:

  a,安装方式为户内或户外式,其安装场地应清洁且通风良好。如安装于地下室或其它空间受限制的地方时,须保证变压器每1kW损耗有4m3/min的通风量。

  b, 安装距离一般应保证带电体离开墙壁和其它障碍物300mm,相邻变压器之间不小于此距离。但对于配电箱和其它安装空间有限的场合,安装距离可作适当地调整。

  c, 对于有防震和其它特殊要求的场合,安装变压器的地基应埋设螺栓。安装时拆下变压器的小车轮,通过螺栓、螺母把变压器固定。

  315KVA干式变压器损耗小,温升低,效率高。无油、无污染、难燃阻燃、自熄防火。不需单独的变压器室,不需吊芯检修及承重梁,节约土建占地和占空;因无油,不会产生有毒气体,不会对环境造成污染,不要集油坑等附属建筑,减少了土建造价。安装便捷,无须调试,几乎不需维护;无须更换和检查油料,运行维护成本低。315KVA干式变压器配备有完善的温度保护控制系统,为变压器安全运行提供可靠保障。
