1600KVA干式变压器

文章出处:http://www.lxnmpt.com/   责任编辑:华屹变压器厂   发布时间:2020-11-13    点击数:569   【

  产品介绍:1600KVA干式变压器可作为油浸式配电变压器的更新换代产品,是各类干式变压器中性能的产品,特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、隧道、地铁、地下电站、实验室、车站、码头、机场、组合变电站等重要场所。

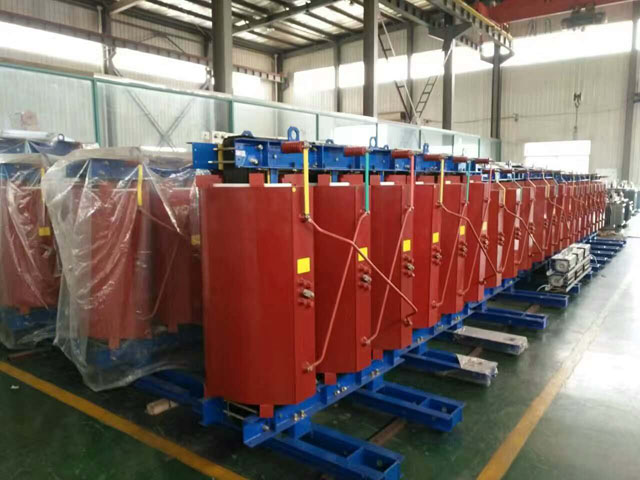

1600KVA干式变压器

  产品特点:1600KVA干式变压器为国内家领有产品型号证书的低噪音低损耗型树脂绕注线圈干式变压器。由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测,使产品具有如下特点:

  1. 高压绕组用铜线,低压绕组用铜线或铜箔绕制,玻璃纤维毡填充包绕,真空状态下用不加填料的环氧树脂浇注,固化后形成坚固的圆筒形整体,机械强度高,局部放电小,可靠性高。

  2. 阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性,不会因短路产生电弧,高热下树脂不会产生有毒有害气体。

  3. 线圈不吸潮,铁心夹件优特殊的防蚀保护层,可在相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。

  4. 抗短路、雷电冲击水平高。

  5. 线圈内外侧树脂层薄,散热性能好。冷却方式一般采用空气自然冷却。对于任何防护等级的变压器,都可配置风冷系统,以提高短时过载能力,确保安全运行。

  6. 体积小,重量轻,占地空间少,安装费用低,不须考虑排油池、防火消防设施和备用电源等。

  7. 损耗低,节电效果好,运行经济,可免维护。

  8. 因无火灭之虞,可分散安装在负荷中心,充分靠近用火点,从而降低线路造价和节省昂贵的低压设施费用。

  1600KVA干式变压器产品特点:

  1.线圈采用铜导线缠绕或箔绕,以无纺布加亚胺薄膜线材为原材料,无纺布加亚胺薄膜线材具有相对绝缘厚度较薄,耐压性能高等特点,是绕制体积小,出力大,可靠性高的电器产品的绕组线材料。耐压强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,

  抗短路,耐冲击能力强。

  2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美观整齐。

  3.铁芯采用全新武钢120冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿,防锈,降噪。

  4.铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪音。

  5. 1600KVA干式变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%。

  6.配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为干变提供可靠的过载保护装置,从而提高干变运行的安全性。

  结构特点:

  铁芯:铁芯选用全新武钢120优质冷轧硅钢片,三阶全斜接缝结构,芯柱采用F级无纬带绑扎,铁芯表面采用环氧树脂包封,降低了空载损耗(空载损耗可以达到负差),空载电流和铁皮噪声,夹件和紧回件经特殊表面处理,使产品外观质量有了进一步提高。

  温控系统和风冷系统:采用横流顶吹式冷却风机,该冷却风机具有噪声小,风压高,外形美观等特点,增强了变压器的过载能力。温度控制采用智能温控仪,提高了变压器运行安全可靠性。

  保护外壳和出线母排:保护外壳对变压器作进一步安全保护,防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板,不锈钢等供用户选择。低压出线用标准母线排出线,侧出线和顶出线均可,也可为用户设计特殊出线方式。

  由于1600KVA干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于防火、防爆等性能要求高的场所。

  1.安全,防火,无污染,可直接运行于负荷中心;

  2.采用国内先进技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长;

  3.低损耗,低噪音,节能效果明显,免维护;

  4.散热性能好,过负载能力强,强迫风冷时可提高容量运行;

  5.防潮性能好,适应高湿度和其他恶劣环境中运行;

  6.干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统,可自动检测和巡回显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置;

  7.体积小,重量轻,占地空间少,安装费用低。
