干式变压器接地要求

文章出处:http://www.lxnmpt.com/   责任编辑:华屹变压器厂   发布时间:2021-03-08    点击数:104   【

  干式变压器也是要进行接地的,对于干式变压器接地的过程中也是需要注意接地的,干式变压器的线路接地过程中注意接地线。干式变压器的接地是一门学问,那么干式变压器的接地应该要注意什么呢?在这里我们给大家进行详细去介绍一下干式变压器的接地的相关的要求:

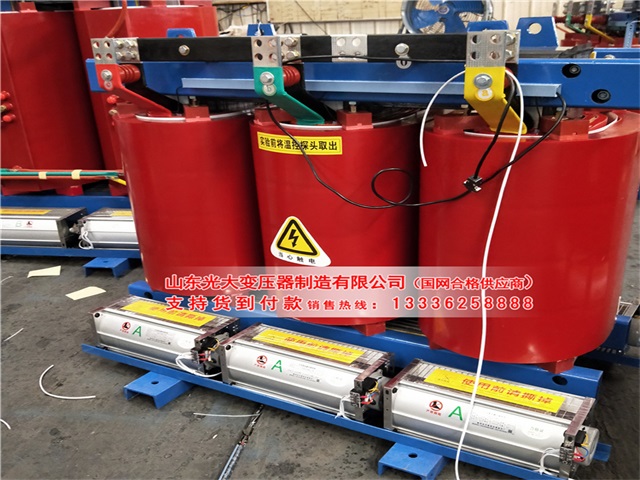

干式变压器

  接地时应注意以下几点:

  1)铁芯只允许一点接地,需要接地的各部件之间只允许单线连接。铁芯中如有两点以上的接地,则接地点之间可能形成闭合回路,当有较大的磁穿过此闭合回路时,就会在回路中感应出电动势并引起电流,电流的大小决定于感应电动势的大小和闭合回路的阻抗值。当电流较大时,会引起局部过热故障甚至烧坏铁芯。

  2)接地片应有一定的强度和截面积,一般采用0.3mm×20mm、0.3mm×30mm或0.3mm×40mmr的镀锡紫铜片制成。接地片插入铁芯的深度对配电变压器不小于30mm,主变压器不小于70mm,而大型变压器则要示达到期140mm。

  3)接地片应靠近夹件,不得与铁轭的端面相碰,以防止铁轭的硅钢片短路。

  4)器身的其它金属附件均应接地。

  5)铁芯接点一般应设置在低压侧。

  以上是常见的干式变压器的接地的主要的规定和相关的措施供大家进行参考,对于干式变压器的接地的要求您还有什么其他的疑问的话请咨询我们的网站进行详细去了解吧!
