干式变压器线圈的温度

文章出处:http://www.lxnmpt.com/   责任编辑:华屹变压器厂   发布时间:2021-06-03    点击数:487   【

  为了使干式变压器在用电峰期超载40%断续运行,需要采取有效的强风冷却方式去降低变压器线圈的工作温度。现有一种干式变压器用的横流 式风冷装置由感温元件、单级温控装置、冷却风机组成。


  感温元件测出变压器绕组温升并转换成电信号传送至单级温度控制装置中,电信号经温控装置处理后,根据预先设定的某一个温度值来控制冷却风机的启动和停止。这些横流式冷却风机对变压器线圈进行强迫风冷。由于这种风机只有一个固定转速,温度控制亦只能有一个温度控制值输出,因而当干式变压器线圈绕组温升达到或超过预设温度值后,该风机就以恒定转速工作,一般来说是以额定转速工作,这样当变压器线圈在稍高于预设温度值的低温区工作时就会造成能量的浪费,而持续的较高噪音对环境亦造成了污染。

  本实用新型的目的在于提供一种节能、低噪音的干式变压器用的横流 式无级调节风冷装置,它能根据变压器线圈实际温升供给合理的冷却风 压及风量。

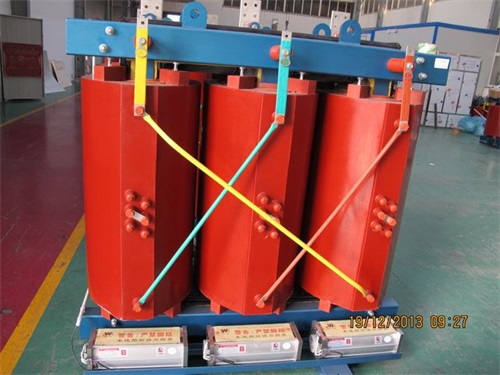

  本实用新型的目的是这样实现的:一种干式变压器用的横流式无级调节风冷装置,包括横流式风机、温控装置以及埋设在干式变压器线圈上的感温元件,所述横流式风机是可变速横流式风机,在温控装置与可变速横流式风机之间接有变频调速器,感温元件通过导线将温度信号传至温控装置进行处理,转换成变频调速器的输入信号,通过变频调速器将控制信号输入可变速横流式风机。所述可变速横流式风机装在干式变压器下底架上,其送风口对应每一个柱芯上的线圈。所述温控装置装在干式变压器上夹件上。所述变频调速器装在变压器下底架上。

  本实用新型的优点在于结构简单合理,控制方便,为降低干式变压器过高的温升而提供合理的冷却风压和风量,从而达到节能降噪的显著效 果。同时亦避免了风机频繁起动引起的特殊噪音和大电流冲击,延长了风机的使用寿命。
